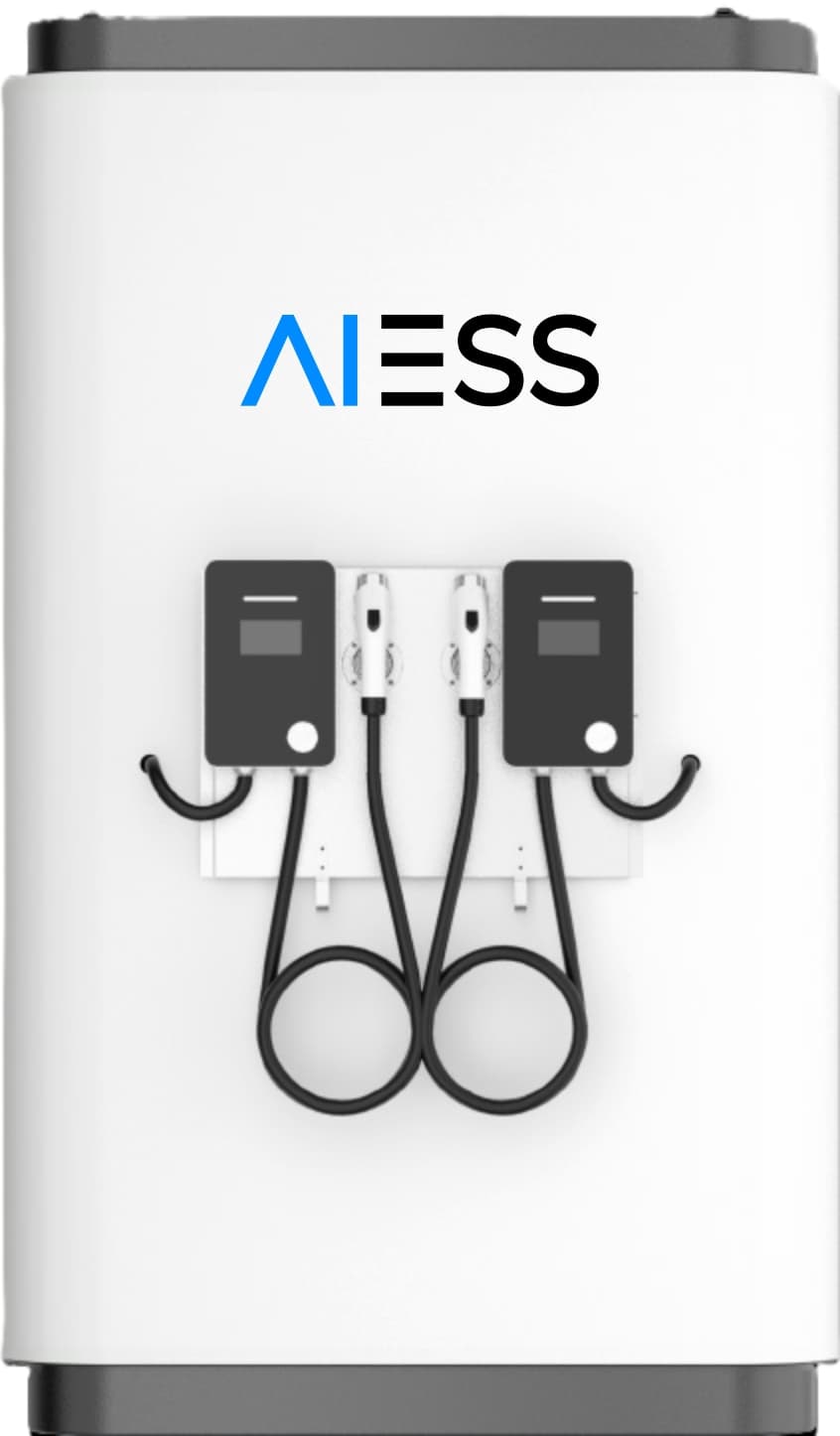

Szafa hybrydowa MPPT, STS, ATS
Specyfikacja techniczna szafy hybrydowej 125 kW / 192 kWh z PV, agregatem i ładowarką EV.
Specyfikacja techniczna
| Parametr | Wartość | Opis |
|---|---|---|
| Typ ogniwa | LFP | Ogniwa litowo-żelazowo-fosforanowe |
| Pojemność znamionowa | 192.92 kWh | Energia znamionowa |
| Moc znamionowa | 125 kW | Moc ciągła ładowania/rozładowania |
| Typ inwertera | Hybrydowy | On-grid + PV + Off-grid |
| Maksymalna moc PV | 60 kWp (MPPT) | Wbudowany kontroler MPPT |
| STS (Static Transfer Switch) | Tak | Automatyczne przełączanie sieć/wyspa |
| ATS (Automatic Transfer Switch) | Tak | Współpraca z agregatem prądotwórczym |
| Ładowarka EV | 2× 22 kW | Wbudowane gniazda ładowania pojazdów |
| Zakres napięcia DC | 480~700.8 V | Zakres napięcia prądu stałego baterii |
| Napięcie AC | 400 V | 3-fazowe, 50/60 Hz |
| Sprawność systemu | >89% | Sprawność round-trip |
| Stopień ochrony | IP55 | Ochrona przed pyłem i wodą |
| Klasa antykorozyjna | C4H | Odporność na warunki przemysłowe |
| System chłodzenia | Liquid cooling | Chłodzenie i ogrzewanie cieczą |
| Hałas | <75 dB (1 m) | Poziom hałasu w odległości 1 m |
| Temperatura pracy | -30°C do +55°C | Derating powyżej 45°C |
| Wilgotność | 0~95% (bez kondensacji) | Zakres wilgotności roboczej |
| Wymiary (S×G×W) | 1800×1435×2392 mm | Wymiary zewnętrzne szafy |
| Komunikacja | Ethernet / Modbus TCP/IP | Interfejs i protokół komunikacyjny |
| Żywotność cykli | ≥8000 | Cykli przy 100% DoD |
| EMS | Wbudowany | System zarządzania energią |
| Skalowalność | 1–8 jednostek | Rozbudowa do 1000 kW |
| Gwarancja | ≥5 lat / 8000 cykli | Gwarancja na system |
| Certyfikaty | IEC 62619, IEC 60730-1, IEC 63056, IEC 62477, IEC 61851, CE, UN 38.3, TÜV, DNV | Certyfikaty bezpieczeństwa i EMC |
| Kod sieciowy | EN50549, VDE-AR-N 4105/4110/4120, G99, CEI 0-21 | Zgodność z europejskimi wymaganiami sieciowymi |
