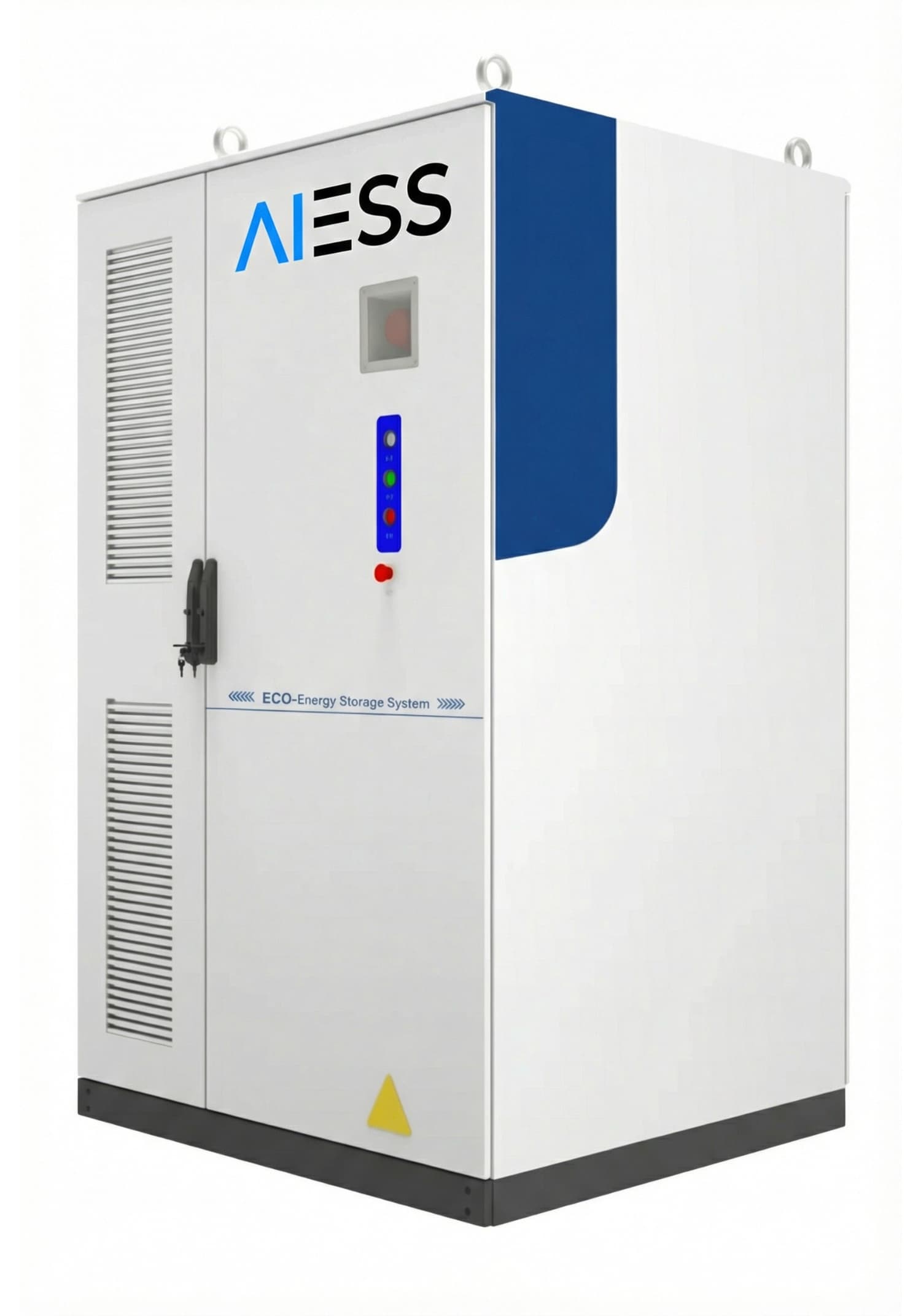

Szafa all-in-one 418 kWh
Optymalne rozwiązanie dla farm fotowoltaicznych i dużych projektów przemysłowych w standardach 690V i 800V.
Specyfikacja techniczna
| Parametr | Wartość | Opis |
|---|---|---|
| Typ systemu | Szafa all-in-one (bateria + inwerter) | Kompletna szafa z chłodzeniem cieczą |
| Typ ogniwa | LFP 314Ah | Ogniwa litowo-żelazowo-fosforanowe |
| Pojemność użytkowa | 418 kWh | Konfiguracja 1P416S |
| Moc znamionowa AC | 100 – 215 kW | 100 kW (400V) / 215 kW (690V / 800V) |
| Napięcie AC | 400V / 690V / 800V | 690V i 800V — standard polskich farm PV i przemysłu |
| Napięcie znamionowe DC | 1331,2 V | Napięcie prądu stałego baterii |
| Zakres napięcia DC | 1164,8 V – 1497,6 V | Zakres pracy baterii |
| Sprawność systemu | 89% | Maks. sprawność round-trip |
| Żywotność cykli | ≥ 8 000 cykli | Długa żywotność baterii |
| System chłodzenia | Liquid cooling + forced air | Chłodzenie cieczą na poziomie PACK + wymuszony obieg powietrza |
| Stopień ochrony | IP55 | Ochrona przed pyłem i wodą |
| System gaśniczy | Aerozol | Ochrona przeciwpożarowa na poziomie PACK |
| Temperatura pracy | -25°C do +55°C | Derating powyżej 45°C |
| Wymiary (S×G×W) | 1500 × 1350 × 2400 mm | Kompaktowa szafa — tylko 2 m² powierzchni |
| Masa | 3 800 kg | Masa całkowita szafy |
| Hałas | ≤ 80 dB | Poziom hałasu |
| Komunikacja | Modbus TCP/IP | Interfejs komunikacyjny |
| Skalowalność | Modułowa — równoległa rozbudowa | Elastyczna konfiguracja równoległa |
| Kod sieciowy | EN50549-1/-2, PN-EN-50549-1/-2 | Zgodność z polskimi i europejskimi wymaganiami sieciowymi |
| Certyfikaty | UN38.3, IEC62619, IEC63056, IEC62477-1 | Certyfikaty bezpieczeństwa i EMC |
Porównanie wariantów napięciowych
| Strona DC | |||
|---|---|---|---|
| A40 | A69 | A80 | |
| Typ ogniwa | LFP / 314 Ah | ||
| Konfiguracja PACK | 52.248 kWh / 1P52S | ||
| Konfiguracja systemu | 418 kWh / 1P416S | ||
| Napięcie znamionowe DC | 1331.2 V | ||
| Zakres napięcia DC | 1164.8 ~ 1497.6 V | ||
| Maks. prąd ładowania/rozładowania | 0.25 P | 0.5 P | 0.5 P |
| Maks. głębokość rozładowania | 100% (25 ± 2 °C) | ||
| Strona AC | |||
| A40 | A69 | A80 | |
| Moc znamionowa AC | 100 kW | 215 kW | 215 kW |
| Napięcie AC | 400 V | 690 V | 800 V |
| Zakres napięcia AC | -15% ~ +10% | ||
| Typ sieci | 3W+PE | ||
| Częstotliwość znamionowa | 50 Hz / 60 Hz | ||
| Współczynnik mocy | 0.99 / -1 ~ +1 | ||
| THDi | ≤ 3% | ||
| Ogólne | |||
| Maks. sprawność round-trip | 89% | ||
| Żywotność cykli | ≥ 8 000 | ||
| Komunikacja | Modbus TCP/IP | ||
| System gaśniczy | Aerozol | ||
| Stopień ochrony | IP55 | ||
| Chłodzenie | Chłodzenie cieczą + wymuszony obieg powietrza | ||
| Temperatura pracy | -25°C ~ 55°C (derating powyżej 45°C) | ||
| Klasa antykorozji | C4 (C5 opcjonalnie) | ||
| Wilgotność | 0 ~ 95% RH | ||
| Hałas | ≤ 80 dB | ||
| Wysokość n.p.m. | 3000 m (derating powyżej 2000 m) | ||
| Wymiary (S×G×W) | 1500 × 1350 × 2400 mm | ||
| Masa | 3 800 kg | ||
| Bezpieczeństwo / EMC | UN38.3, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4 | ||
| Kod sieciowy | EN50549-1/-10, EN50549-2/-10, PN-EN-50549-1/-2 | ||
